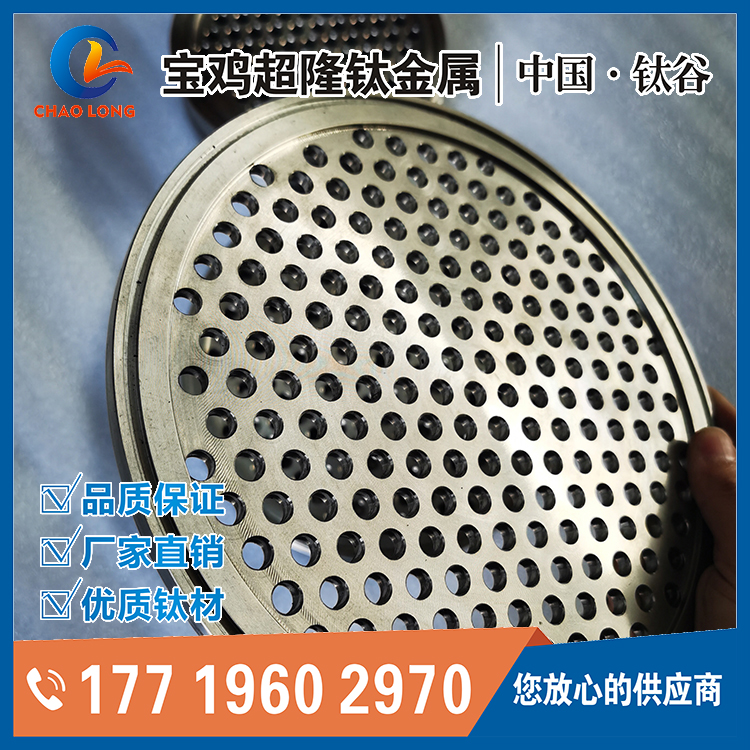

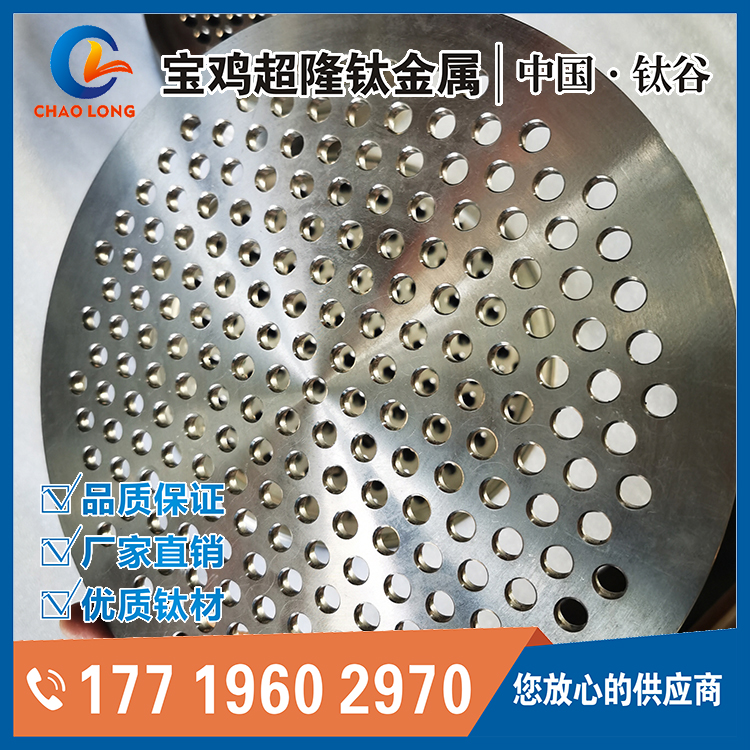

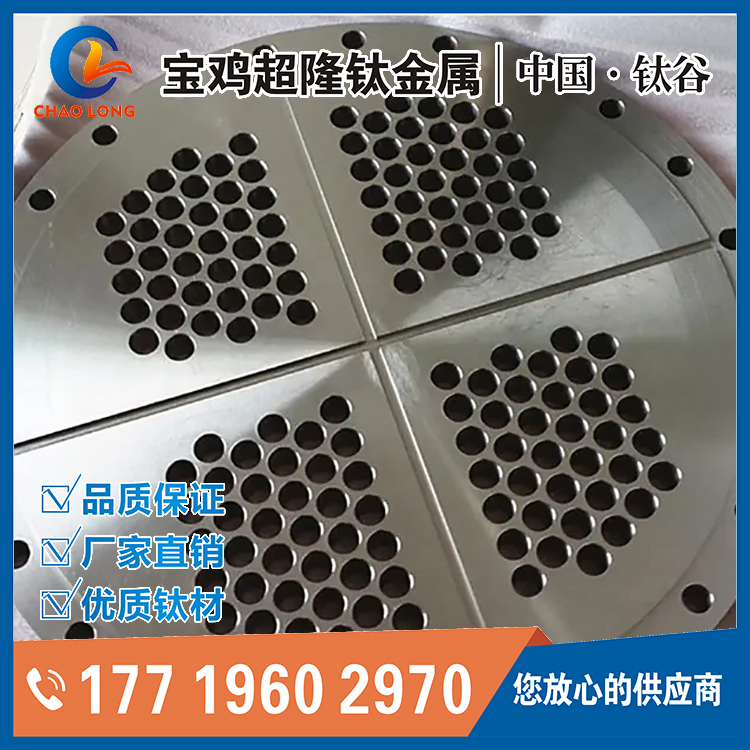

钛管板

产品名称：钛管板
产品材质：按客户需求 TA1 TA2
产品规格：按图加工 1800mm
管板孔数：按图加工
孔径公差：0-0.15mm
钛合金管板技术说明：
1、管板表面与轴线垂直，垂直度允差为0.25mm。
2、管孔严格垂直于管板密封面，垂直度允差为0.06mm，钛管板的孔表面不存在贯通的纵向条纹。
3、钛管板钻孔后≥96%允许孔桥宽度≥4.88mm，允许***小孔桥宽度3.98mm。

4、除注明外，加工面未注尺寸公差按GB/T1804-2000中m级精度。

钛管板

一、定义

  钛管板，就是在圆形钛钢复合板上钻出比管子外径一样略大一些的孔，将管子穿入焊住固定，起这样作用的一种配件。

二、用途

  主要用于化工容器，管板被广泛应用于列管式换热器、锅炉、压力容器、汽轮机等行业。起支撑固定列管的作用。

钛合金管板技术说明：

1、管板表面与轴线垂直，垂直度允差为0.25mm。

2、管孔严格垂直于管板密封面，垂直度允差为0.06mm，钛管板的孔表面不存在贯通的纵向条纹。

3、除注明外，加工面未注尺寸公差按GB/T1804-2000中m级精度。

产品名称：钛管板
产品材质：按客户需求 TA1 TA2
产品规格：按图加工 1800mm
管板孔数：按图加工
孔径公差：0-0.15mm
钛合金管板技术说明：
1、管板表面与轴线垂直，垂直度允差为0.25mm。
2、管孔严格垂直于管板密封面，垂直度允差为0.06mm，钛管板的孔表面不存在贯通的纵向条纹。
天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心3、钛管板钻孔后≥96%允许孔桥宽度≥4.88mm，允许***小孔桥宽度3.98mm。

4、除注明外，加工面未注尺寸公差按GB/T1804-2000中m级精度。
